kubernetes核心组件kube-proxy

吴

吴老二2021-06-13云原生1287 次浏览0 条评论

一. kube-proxy 和 service

kube-proxy是Kubernetes的核心组件，部署在每个Node节点上，它是实现Kubernetes Service的通信与负载均衡机制的重要组件; kube-proxy负责为Pod创建代理服务，从apiserver获取所有server信息，并根据server信息创建代理服务，实现server到Pod的请求路由和转发，从而实现K8s层级的虚拟转发网络。在k8s中，提供相同服务的一组pod可以抽象成一个service，通过service提供的统一入口对外提供服务，每个service都有一个虚拟IP地址（VIP）和端口号供客户端访问。kube-proxy存在于各个node节点上，主要用于Service功能的实现，具体来说，就是实现集群内的客户端pod访问service，或者是集群外的主机通过NodePort等方式访问service。在当前版本的k8s中，kube-proxy默认使用的是iptables模式，通过各个node节点上的iptables规则来实现service的负载均衡，但是随着service数量的增大，iptables模式由于线性查找匹配、全量更新等特点，其性能会显著下降。从k8s的1.8版本开始，kube-proxy引入了IPVS模式，IPVS模式与iptables同样基于Netfilter，但是采用的hash表，因此当service数量达到一定规模时，hash查表的速度优势就会显现出来，从而提高service的服务性能。 kube-proxy负责为Service提供cluster内部的服务发现和负载均衡，它运行在每个Node计算节点上，负责Pod网络代理, 它会定时从etcd服务获取到service信息来做相应的策略，维护网络规则和四层负载均衡工作。在K8s集群中微服务的负载均衡是由Kube-proxy实现的，它是K8s集群内部的负载均衡器，也是一个分布式代理服务器，在K8s的每个节点上都有一个，这一设计体现了它的伸缩性优势，需要访问服务的节点越多，提供负载均衡能力的Kube-proxy就越多，高可用节点也随之增多。 service是一组pod的服务抽象，相当于一组pod的LB，负责将请求分发给对应的pod。service会为这个LB提供一个IP，一般称为cluster IP。kube-proxy的作用主要是负责service的实现，具体来说，就是实现了内部从pod到service和外部的从node port向service的访问。

简单来说:
-> kube-proxy其实就是管理service的访问入口，包括集群内Pod到Service的访问和集群外访问service。
-> kube-proxy管理sevice的Endpoints，该service对外暴露一个Virtual IP，也成为Cluster IP, 集群内通过访问这个Cluster IP:Port就能访问到集群内对应的serivce下的Pod。
-> service是通过Selector选择的一组Pods的服务抽象，其实就是一个微服务，提供了服务的LB和反向代理的能力，而kube-proxy的主要作用就是负责service的实现。
-> service另外一个重要作用是，一个服务后端的Pods可能会随着生存灭亡而发生IP的改变，service的出现，给服务提供了一个固定的IP，而无视后端Endpoint的变化。

举个例子，比如现在有podA，podB，podC和serviceAB。serviceAB是podA，podB的服务抽象(service)。那么kube-proxy的作用就是可以将pod(不管是podA，podB或者podC)向serviceAB的请求，进行转发到service所代表的一个具体pod(podA或者podB)上。请求的分配方法一般分配是采用轮询方法进行分配。另外，kubernetes还提供了一种在node节点上暴露一个端口，从而提供从外部访问service的方式。比如这里使用这样的一个manifest来创建service

apiVersion: v1
kind: Service
metadata:
  labels:
    name: mysql
    role: service
  name: mysql-service
spec:
  ports:
    - port: 3306
      targetPort: 3306
      nodePort: 30964
  type: NodePort
  selector:
    mysql-service: "true"

上面配置的含义是在node上暴露出30964端口。当访问node上的30964端口时，其请求会转发到service对应的cluster IP的3306端口，并进一步转发到pod的3306端口。 Service, Endpoints与Pod的关系

Kube-proxy进程获取每个Service的Endpoints,实现Service的负载均衡功能 Service的负载均衡转发规则

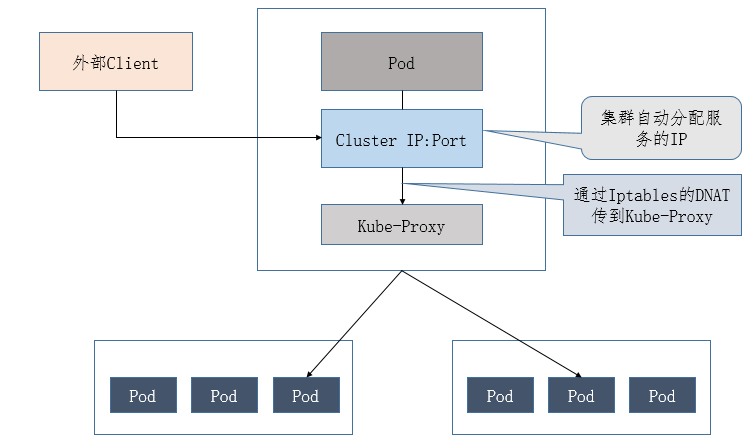

访问Service的请求，不论是Cluster IP+TargetPort的方式；还是用Node节点IP+NodePort的方式，都被Node节点的Iptables规则重定向到Kube-proxy监听Service服务代理端口。kube-proxy接收到Service的访问请求后，根据负载策略，转发到后端的Pod。

二. kubernetes服务发现

Kubernetes提供了两种方式进行服务发现, 即环境变量和DNS, 简单说明如下: 1) 环境变量：当你创建一个Pod的时候，kubelet会在该Pod中注入集群内所有Service的相关环境变量。需要注意: 要想一个Pod中注入某个Service的环境变量，则必须Service要先比该Pod创建。这一点，几乎使得这种方式进行服务发现不可用。比如，一个ServiceName为redis-master的Service，对应的ClusterIP:Port为172.16.50.11:6379，则其对应的环境变量为:

REDIS_MASTER_SERVICE_HOST=172.16.50.11
REDIS_MASTER_SERVICE_PORT=6379
REDIS_MASTER_PORT=tcp://172.16.50.11:6379
REDIS_MASTER_PORT_6379_TCP=tcp://172.16.50.11:6379
REDIS_MASTER_PORT_6379_TCP_PROTO=tcp
REDIS_MASTER_PORT_6379_TCP_PORT=6379
REDIS_MASTER_PORT_6379_TCP_ADDR=172.16.50.11

2) DNS：这是k8s官方强烈推荐的方式!!! 可以通过cluster add-on方式轻松的创建KubeDNS来对集群内的Service进行服务发现。

三. kubernetes发布(暴露)服务

kubernetes原生的，一个Service的ServiceType决定了其发布服务的方式。 -> ClusterIP：这是k8s默认的ServiceType。通过集群内的ClusterIP在内部发布服务。 -> NodePort：这种方式是常用的，用来对集群外暴露Service，你可以通过访问集群内的每个NodeIP:NodePort的方式，访问到对应Service后端的Endpoint。 -> LoadBalancer: 这也是用来对集群外暴露服务的，不同的是这需要Cloud Provider的支持，比如AWS等。 -> ExternalName：这个也是在集群内发布服务用的，需要借助KubeDNS(version >= 1.7)的支持，就是用KubeDNS将该service和ExternalName做一个Map，KubeDNS返回一个CNAME记录。

四. kube-proxy 工作原理 (userspace, iptables, ipvs)

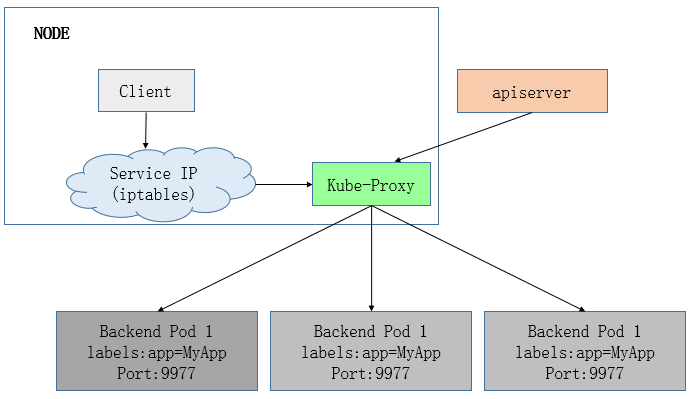

kube-proxy当前实现了三种代理模式：userspace, iptables, ipvs。其中userspace mode是v1.0及之前版本的默认模式，从v1.1版本中开始增加了iptables mode，在v1.2版本中正式替代userspace模式成为默认模式。也就是说kubernetes在v1.2版本之前是默认模式, v1.2版本之后默认模式是iptables。 1) userspace mode: userspace是在用户空间，通过kube-proxy来实现service的代理服务, 其原理如下:

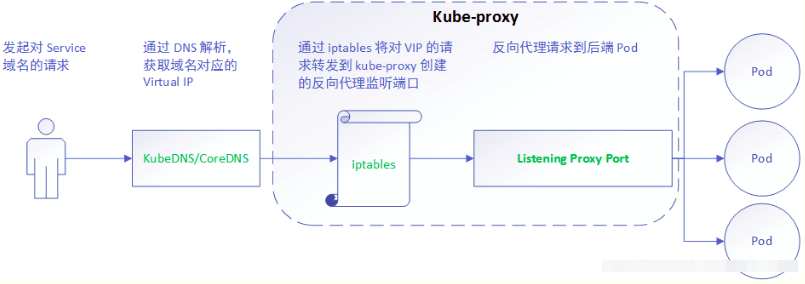

可见，userspace这种mode最大的问题是，service的请求会先从用户空间进入内核iptables，然后再回到用户空间，由kube-proxy完成后端Endpoints的选择和代理工作，这样流量从用户空间进出内核带来的性能损耗是不可接受的。这也是k8s v1.0及之前版本中对kube-proxy质疑最大的一点，因此社区就开始研究iptables mode. userspace这种模式下，kube-proxy 持续监听 Service 以及 Endpoints 对象的变化；对每个 Service，它都为其在本地节点开放一个端口，作为其服务代理端口；发往该端口的请求会采用一定的策略转发给与该服务对应的后端 Pod 实体。kube-proxy 同时会在本地节点设置 iptables 规则，配置一个 Virtual IP，把发往 Virtual IP 的请求重定向到与该 Virtual IP 对应的服务代理端口上。其工作流程大体如下:

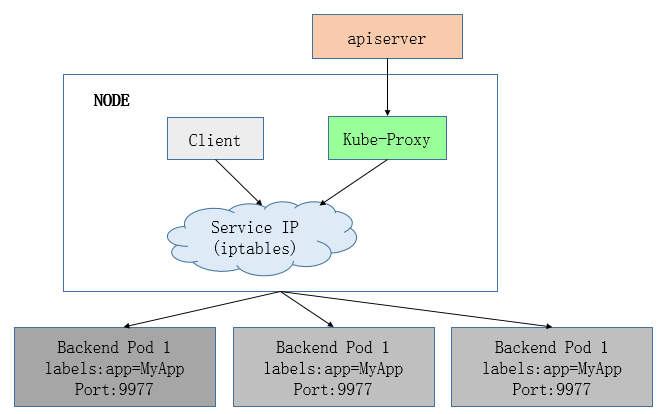

由此分析: 该模式请求在到达 iptables 进行处理时就会进入内核，而 kube-proxy 监听则是在用户态, 请求就形成了从用户态到内核态再返回到用户态的传递过程, 一定程度降低了服务性能。 2) iptables mode, 该模式完全利用内核iptables来实现service的代理和LB, 这是K8s在v1.2及之后版本默认模式. 工作原理如下:

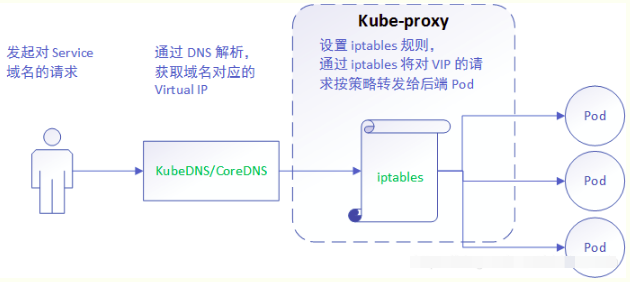

iptables mode因为使用iptable NAT来完成转发，也存在不可忽视的性能损耗。另外，如果集群中存在上万的Service/Endpoint，那么Node上的iptables rules将会非常庞大，性能还会再打折扣。这也导致目前大部分企业用k8s上生产时，都不会直接用kube-proxy作为服务代理，而是通过自己开发或者通过Ingress Controller来集成HAProxy, Nginx来代替kube-proxy。 iptables 模式与 userspace 相同，kube-proxy 持续监听 Service 以及 Endpoints 对象的变化；但它并不在本地节点开启反向代理服务，而是把反向代理全部交给 iptables 来实现；即 iptables 直接将对 VIP 的请求转发给后端 Pod，通过 iptables 设置转发策略。其工作流程大体如下:

由此分析: 该模式相比 userspace 模式，克服了请求在用户态-内核态反复传递的问题，性能上有所提升，但使用 iptables NAT 来完成转发，存在不可忽视的性能损耗，而且在大规模场景下，iptables 规则的条目会十分巨大，性能上还要再打折扣。 iptables的方式则是利用了linux的iptables的nat转发进行实现:

apiVersion: v1
kind: Service
metadata:
  labels:
    name: mysql
    role: service
  name: mysql-service
spec:
  ports:
    - port: 3306
      targetPort: 3306
      nodePort: 30964
  type: NodePort
  selector:
    mysql-service: "true"

mysql-service对应的nodePort暴露出来的端口为30964，对应的cluster IP(10.254.162.44)的端口为3306，进一步对应于后端的pod的端口为3306。 mysql-service后端代理了两个pod，ip分别是192.168.125.129和192.168.125.131, 这里先来看一下iptables:

$iptables -S -t nat
...
-A PREROUTING -m comment --comment "kubernetes service portals" -j KUBE-SERVICES
-A OUTPUT -m comment --comment "kubernetes service portals" -j KUBE-SERVICES
-A POSTROUTING -m comment --comment "kubernetes postrouting rules" -j KUBE-POSTROUTING
-A KUBE-MARK-MASQ -j MARK --set-xmark 0x4000/0x4000
-A KUBE-NODEPORTS -p tcp -m comment --comment "default/mysql-service:" -m tcp --dport 30964 -j KUBE-MARK-MASQ
-A KUBE-NODEPORTS -p tcp -m comment --comment "default/mysql-service:" -m tcp --dport 30964 -j KUBE-SVC-67RL4FN6JRUPOJYM
-A KUBE-SEP-ID6YWIT3F6WNZ47P -s 192.168.125.129/32 -m comment --comment "default/mysql-service:" -j KUBE-MARK-MASQ
-A KUBE-SEP-ID6YWIT3F6WNZ47P -p tcp -m comment --comment "default/mysql-service:" -m tcp -j DNAT --to-destination 192.168.125.129:3306
-A KUBE-SEP-IN2YML2VIFH5RO2T -s 192.168.125.131/32 -m comment --comment "default/mysql-service:" -j KUBE-MARK-MASQ
-A KUBE-SEP-IN2YML2VIFH5RO2T -p tcp -m comment --comment "default/mysql-service:" -m tcp -j DNAT --to-destination 192.168.125.131:3306
-A KUBE-SERVICES -d 10.254.162.44/32 -p tcp -m comment --comment "default/mysql-service: cluster IP" -m tcp --dport 3306 -j KUBE-SVC-67RL4FN6JRUPOJYM
-A KUBE-SERVICES -m comment --comment "kubernetes service nodeports; NOTE: this must be the last rule in this chain" -m addrtype --dst-type LOCAL -j KUBE-NODEPORTS
-A KUBE-SVC-67RL4FN6JRUPOJYM -m comment --comment "default/mysql-service:" -m statistic --mode random --probability 0.50000000000 -j KUBE-SEP-ID6YWIT3F6WNZ47P
-A KUBE-SVC-67RL4FN6JRUPOJYM -m comment --comment "default/mysql-service:" -j KUBE-SEP-IN2YML2VIFH5RO2T

首先如果是通过node的30964端口访问，则会进入到以下链:

-A KUBE-NODEPORTS -p tcp -m comment --comment "default/mysql-service:" -m tcp --dport 30964 -j KUBE-MARK-MASQ
-A KUBE-NODEPORTS -p tcp -m comment --comment "default/mysql-service:" -m tcp --dport 30964 -j KUBE-SVC-67RL4FN6JRUPOJYM

然后进一步跳转到KUBE-SVC-67RL4FN6JRUPOJYM的链:

-A KUBE-SVC-67RL4FN6JRUPOJYM -m comment --comment "default/mysql-service:" -m statistic --mode random --probability 0.50000000000 -j KUBE-SEP-ID6YWIT3F6WNZ47P
-A KUBE-SVC-67RL4FN6JRUPOJYM -m comment --comment "default/mysql-service:" -j KUBE-SEP-IN2YML2VIFH5RO2T

这里利用了iptables的–probability的特性，使连接有50%的概率进入到KUBE-SEP-ID6YWIT3F6WNZ47P链，50%的概率进入到KUBE-SEP-IN2YML2VIFH5RO2T链。 KUBE-SEP-ID6YWIT3F6WNZ47P的链的具体作用就是将请求通过DNAT发送到192.168.125.129的3306端口:

-A KUBE-SEP-ID6YWIT3F6WNZ47P -s 192.168.125.129/32 -m comment --comment "default/mysql-service:" -j KUBE-MARK-MASQ
-A KUBE-SEP-ID6YWIT3F6WNZ47P -p tcp -m comment --comment "default/mysql-service:" -m tcp -j DNAT --to-destination 192.168.125.129:3306

同理KUBE-SEP-IN2YML2VIFH5RO2T的作用是通过DNAT发送到192.168.125.131的3306端口:

-A KUBE-SEP-IN2YML2VIFH5RO2T -s 192.168.125.131/32 -m comment --comment "default/mysql-service:" -j KUBE-MARK-MASQ
-A KUBE-SEP-IN2YML2VIFH5RO2T -p tcp -m comment --comment "default/mysql-service:" -m tcp -j DNAT --to-destination 192.168.125.131:3306

分析完nodePort的工作方式，接下里说一下clusterIP的访问方式。对于直接访问cluster IP(10.254.162.44)的3306端口会直接跳转到KUBE-SVC-67RL4FN6JRUPOJYM

-A KUBE-SERVICES -d 10.254.162.44/32 -p tcp -m comment --comment "default/mysql-service: cluster IP" -m tcp --dport 3306 -j KUBE-SVC-67RL4FN6JRUPOJYM

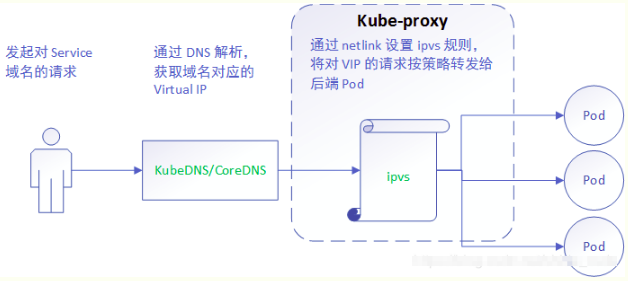

接下来的跳转方式同NodePort方式。 3) ipvs mode. 在kubernetes 1.8以上的版本中，对于kube-proxy组件增加了除iptables模式和用户模式之外还支持ipvs模式。kube-proxy ipvs 是基于 NAT 实现的，通过ipvs的NAT模式，对访问k8s service的请求进行虚IP到POD IP的转发。当创建一个 service 后，kubernetes 会在每个节点上创建一个网卡，同时帮你将 Service IP(VIP) 绑定上，此时相当于每个 Node 都是一个 ds，而其他任何 Node 上的 Pod，甚至是宿主机服务(比如 kube-apiserver 的 6443)都可能成为 rs；与iptables、userspace 模式一样，kube-proxy 依然监听Service以及Endpoints对象的变化, 不过它并不创建反向代理, 也不创建大量的 iptables 规则, 而是通过netlink 创建ipvs规则，并使用k8s Service与Endpoints信息，对所在节点的ipvs规则进行定期同步; netlink 与 iptables 底层都是基于 netfilter 钩子，但是 netlink 由于采用了 hash table 而且直接工作在内核态，在性能上比 iptables 更优。其工作流程大体如下:

由此分析：ipvs 是目前 kube-proxy 所支持的最新代理模式，相比使用 iptables，使用 ipvs 具有更高的性能。 Endpoint访问外部服务 k8s访问集群外独立的服务最好的方式是采用Endpoint方式，以mysql服务为例:

1）创建mysql-service.yaml
[root@kevin~]# vim mysql-service.yaml
apiVersion: v1
kind: Service
metadata:
  name: mysql-kevin
spec:
  ports:
    - port: 3306

2) 创建mysql-endpoints.yaml
[root@kevin~]# vim mysql-endpoints.yaml
kind: Endpoints
apiVersion: v1
metadata:
  name: mysql-kevin
  namespace: default
subsets:
  - addresses:
      - ip: 172.16.60.55
    ports:
      - port: 3306

3) 测试连接数据库
[root@kevin~]# kubectl exec -it mysql-client-h7jk8 bash
bash-4.1# mysql -hmysql-kevin -u user -p
Enter password:
.........
mysql>

4) 查看这个service
[root@kevin~]# kubectl describe svc mysql-kevin
Name:           mysql-kevin
Namespace:      default
Labels:         <none>
Annotations:        <none>
Selector:       <none>
Type:           ClusterIP
IP:         10.254.125.157
Port:           <unset> 3306/TCP
Endpoints:      172.16.60.55:3306
Session Affinity:   None
Events:         <none>

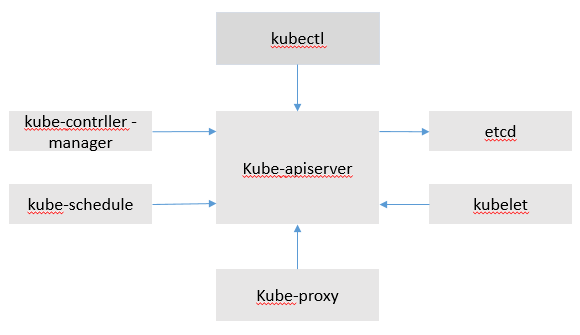

下面简单说kube-proxy是如何实现一个请求经过层层转发最后落到某个pod上的整个过程，这个请求可能来自pod也可能来自外部。 -> kube-proxy为集群提供service功能，相同功能的pods对外抽象为service，service可以实现反向代理和服务发现。可以分为iptables模式和userspace模式。具体有iptables实现 -> 在反向代理方面，kube-proxy默认使用rr算法实现客户端流量分发到后端的pod k8s的service和endpoine是如何关联和相互影响的？ -> api-server创建service对象，与service绑定的pod地址：称之为endpoints -> 服务发现方面：kube-proxy监控service后端endpoint的动态变化，并且维护service和endpoint的映射关系 一个经典pod的完整生命周期 -> Pending -> Running -> Succeeded -> Failed 关系流程图如下:

K8S Endpoint一会消失一会出现的问题 在使用K8s集群时遇到的问题：发现某个service的后端endpoint一会显示有后端，一会显示没有。显示没有后端，意味着后端的address被判定为notready。 经过排查确定原因： kubelet在准备上报信息时，需要收集容器、镜像等的信息。虽然kubelet默认是10秒上报一次，但是实际的上报周期约为20~50秒。而kube-controller-manager判断node上报心跳超时的时间为40秒。所以会有一定概率超时。一旦超时，kube-controller会将该node上的所有pod的conditions中type是Ready的字典中的status置为False。 解决办法： 较为简单的方案是在kube-controller上配置这个超时时间node-monitor-grace-period长一些。建议配置为60 ~ 120s。
