前面已经聊了一些kubernetes的基础部分,我们知道了kunernetes的一些组件,了解个组件的作用,还有kubernets的安装,以及批量安装等等,还有就是kubernets的pod模版。这些让我们对kubernetes有一个重新的认识,这里说一下kubernetes的网络,我们在组件里就有提示过网络有两种分别是flannel和calico,下面就针对这两种网络的区别说一下。

概括

针对flannel和calico网络发展方向,分别是基于隧道和基于路由,基于隧道:隧道方案最具普适性,在任何网络环境下都可以正常工作,这与它的原理密不可分。最常见的隧道方案是flannel vxlan模式,以及calico的ipip模式,其核心原理包含了2个部分。

分配网段:每台宿主机上都有网络插件的agent进程,它们连接到etcd集中式存储,从虚拟IP池中申请一个IP段占位己有。主机上每个容器则从IP段中分配得到1个虚拟IP。

封装/解封:当不同宿主机上的容器互相访问时,数据包的源IP和目标IP都是容器IP。数据包经过宿主机的agent进程进行封装后,新数据包的源IP和目标IP则变成了两端宿主机的物理IP。数据包送到目标宿主机后,经过agent解封后得到原始数据包,并将数据包送入容器中处理,这就给两端容器营造了一种互通的感觉。因为物理IP属于3层网络,可以在互联网中经过中间路由设备互相送达,所以隧道方案对宿主机之间的网络环境没有特殊要求,因此隧道方案具备普适性。

优势/劣势:优势就是对物理网络环境没有特殊要求,只要宿主机IP层可以路由互通即可。劣势就是性能差,这需要从2方面看:
封包和解包耗费CPU性能
额外的封装导致带宽浪费,大约有30%左右的带宽损耗

flannel vxlan和calico ipip模式都是隧道方案,但是calico的封装协议IPIP的header更小,所以性能比flannel vxlan要好一点点。

基于路由:路由方案性能最好,原因是该方案不需要封包和解包,所以没有隧道方案的劣势,网络性能很好。常见的路由方案包括了flannel的host-gw模式,以及calico的bgp模式。下面以calico bpg模式为例,分析基于路由的方案原理,其包含了3个部分。
分配网段:每台宿主机也有agent,会从etcd中的虚拟IP池分配到一个IP子网段。宿主机上每个容器则从该IP段中分配得到1个虚拟IP。
本地路由:假设我们在宿主机A上新建了一个容器,则该容器分配了一个虚拟IP,我们假设它是值是k。agent会在本机配置一条路由规则,即:如果数据包的目标地址等于k,那么把数据包送到容器的虚拟网卡上。另外一台宿主机B上的一个容器,其IP是m,向k容器发数据包,则数据包的目标地址是k,原地址是m。既然路由方案是不使用隧道封包为物理IP在网络中流通的,那么该数据包又该如何送达到虚拟IP k呢?
广播路由:路由方案会采用如下的手段,搞定m到k的虚拟IP互通问题。即宿主机A会通过某种方式(比如BGP广播协议)把自己的虚拟IP网段广播给宿主机B。在宿主机B收到广播后,会给本机配置一条路由规则:如果数据包的目标地址属于宿主机A的虚拟IP网段,则把该数据包发给宿主机A的物理IP。这条路由规则相当于为宿主机A的虚拟IP网段配置了转发网关,而这个网关就是宿主机A的物理IP。这就要求,宿主机B和宿主机A在2层网络是互通的,也就是它们在一个交换机下面,可以基于MAC地址直接互通。一旦该数据包被送往宿主机A的物理IP,则宿主机A就可以应用刚才讲过的” 本地路由 “规则了,即:数据包的目标IP是k,直接送给对应容器的虚拟网卡。

我们发现,整个过程中从m发往k的数据包采用的都是虚拟容器IP,没有经过任何封装和解封,而仅仅是通过宿主机A的本地路由+宿主机B收到的广播路由,就 实现了在2层网络互通环境下的高效通讯 。

优势/劣势:优势就是没有封包和解包过程,完全基于两端宿主机的路由表进行转发。
劣势包含2方面:要求宿主机处于同一个2层网络下,也就是连在一台交换机上,这样才能基于MAC通讯,而不需要在IP上动封包/解包的手脚。
路由表膨胀导致性能降低,因为宿主机上每个容器需要在本机添加一条路由规则,而不同宿主机之间需要广播自己的网段路由规则。

caclico架构

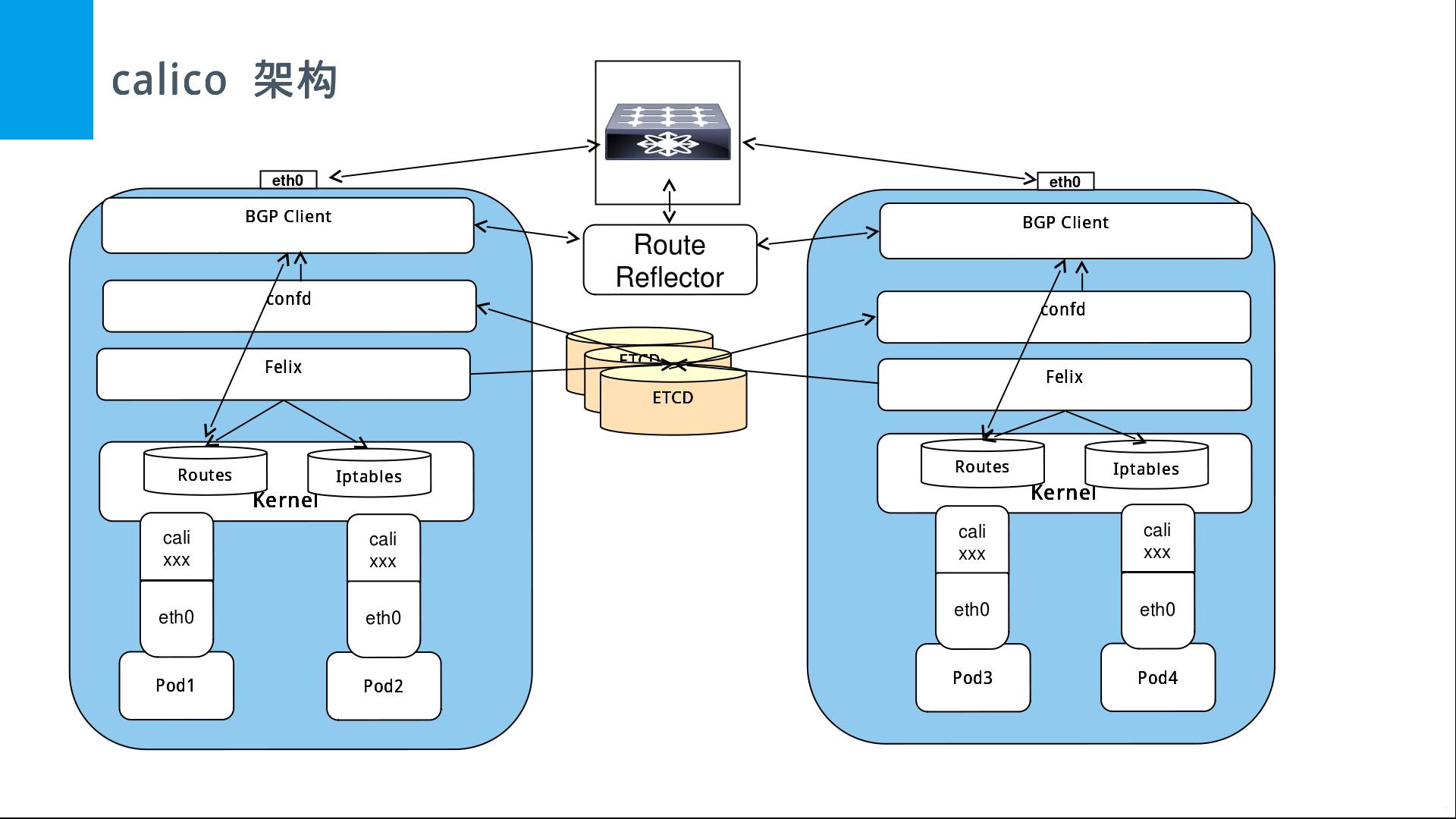

calico包括如下重要组件:Felix,etcd,BGP Client,BGP Route Reflector。下面分别说明一下这些组件。
Felix:主要负责路由配置以及ACLS规则的配置以及下发,它存在在每个node节点上。
etcd:分布式键值存储,主要负责网络元数据一致性,确保Calico网络状态的准确性,可以与kubernetes共用;
BGPClient(BIRD), 主要负责把 Felix写入 kernel的路由信息分发到当前 Calico网络,确保 workload间的通信的有效性;
BGPRoute Reflector(BIRD), 大规模部署时使用,摒弃所有节点互联的mesh模式,通过一个或者多个 BGPRoute Reflector 来完成集中式的路由分发;

caclico原理

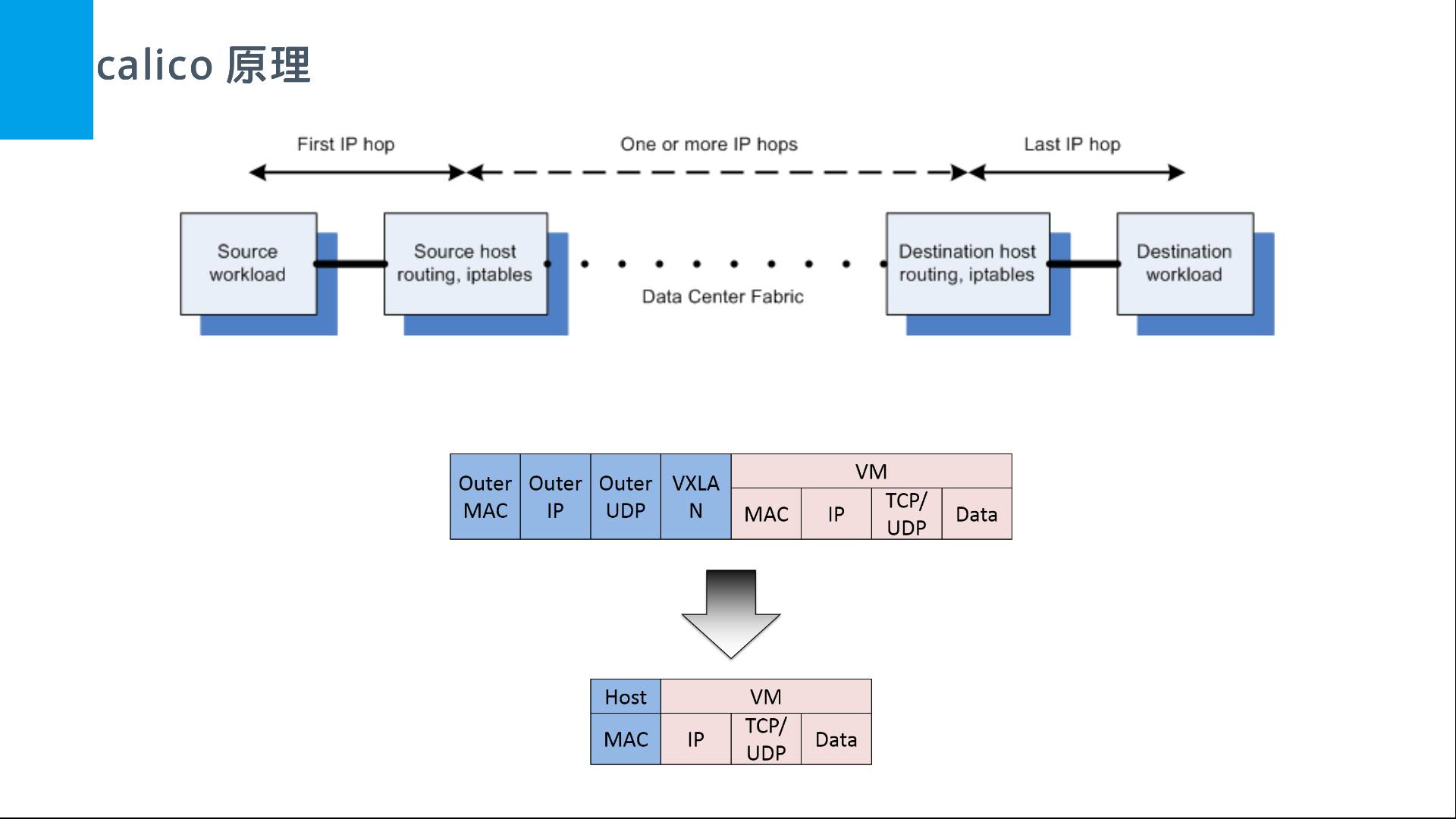

如下图所示,描述了从源容器经过源宿主机,经过数据中心的路由,然后到达目的宿主机最后分配到目的容器的过程。

整个过程中始终都是根据iptables规则进行路由转发,并没有进行封包,解包的过程,这和flannel比起来效率就会快多了。

flannel原理

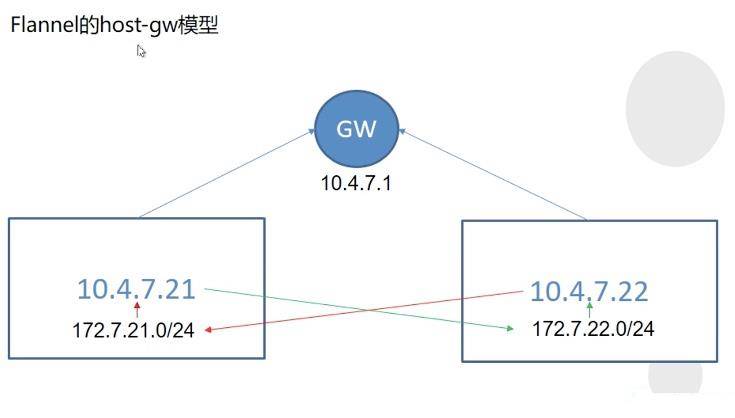

host-gw模型,两台运算节点在同一个网段,当flannel启动时会为两台运算节点增加相应的路由表,此时两台运算节点的POD就能互相通信,而flannel退出也不会影响,因为路由表已添加到宿主机。

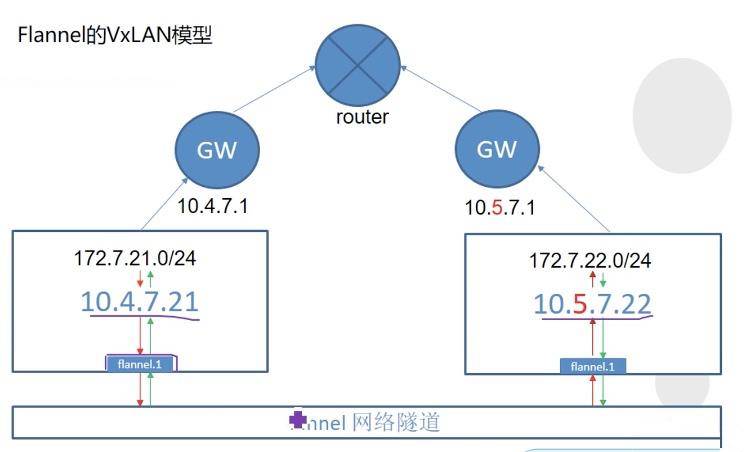

VxLAN模型,两台运算节点在不同的网段

通过以上信息应该对kubernetes重的flannel和calico网络有一个重新的认识,我们在使用的过程中,可以根据自己的环境使用不通的网络,这里要记一下,flannel的网络模式比较消耗IP地址,所以在前期规划的时候,一定要留足够的IP地址段。。。
